產品展示

WJ41H、WJ41W型PN16~PN40波紋管截止閥

WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質?！井a品特點】1、產品結構合理、密封可靠2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用...

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：13806695357 徐先生

產品詳情

WJ41H、WJ41W 型PN16~PN40波紋管截止閥【產品用途】
WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。

【產品特點】
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型

【執行標準】
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927

【性能參數】

型號		WJ41H-16C	WJ41H-25C	WJ41W-16P	WJ41W-25P
工作壓力（MPa）		1.6	2.5	1.6	2.5
適用溫度（℃）		≤425		≤150（保溫夾套）
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、閥蓋、閘板	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	鉻不銹鋼或碳鋼堆焊硬質合金		鉻鎳鈦不銹鋼
	填料	柔性石墨或夾不銹鋼絲柔性石墨		柔性石墨或夾不銹鋼絲柔性石墨
	波紋管	奧氏體不銹鋼		奧氏體不銹鋼

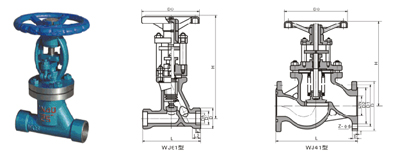

主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	L1	L2	H	D0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P WJ61W-40P
15	110	34	22.5	10	18	214	22.5
20	130	40	28.5	11	18	242	28.5
25	140	48	34.5	12	20	245	34.5
32	160	56	43	14	22	296	43
40	180	64	49	15	25	337	49
50	230	85	61	18	28	342	61

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	f	Z-d	H	D0
WJ41H-16C WJ41W-16P
15	130	95	65	47	14	2	4-13.5	202	120
20	150	105	75	58	14	2	4-13.5	231	140
25	160	115	85	68	14	2	4-13.5	231	140
32	180	140	100	78	16	2	4-17.5	286	160
40	200	150	110	88	16	3	4-17.5	317	200
50	230	165	125	102	16	3	4-17.5	317	200
65	290	185	145	122	18	3	8-17.5	331	240
80	310	200	160	123	20	3	8-17.5	402	240
100	350	220	180	158	20	3	8-17.5	416	320
125	400	250	210	184	22	33	8-17.5	467	360
150	480	285	240	212	24	3	8-22	525	360
200	600	340	295	268	26	3	12-22	611	500
